Какая матрица лучше CMOS или CCD?
В последние годы CCD (charge-coupled device, ПЗС — прибор с обратной зарядной связью) и CMOS (complementary metal-oxide-semiconductor, КМОП комплементарная логика на транзисторах металл-оксид-полупроводник) матрицы продолжают борьбу друг с другом. У каждой есть свои плюсы и минусы, и мы сейчас их рассмотрим.
Матрицы CCD и CMOS постоянно подвергают различным тестам, для того, что бы вяснить кто же таки лучше.

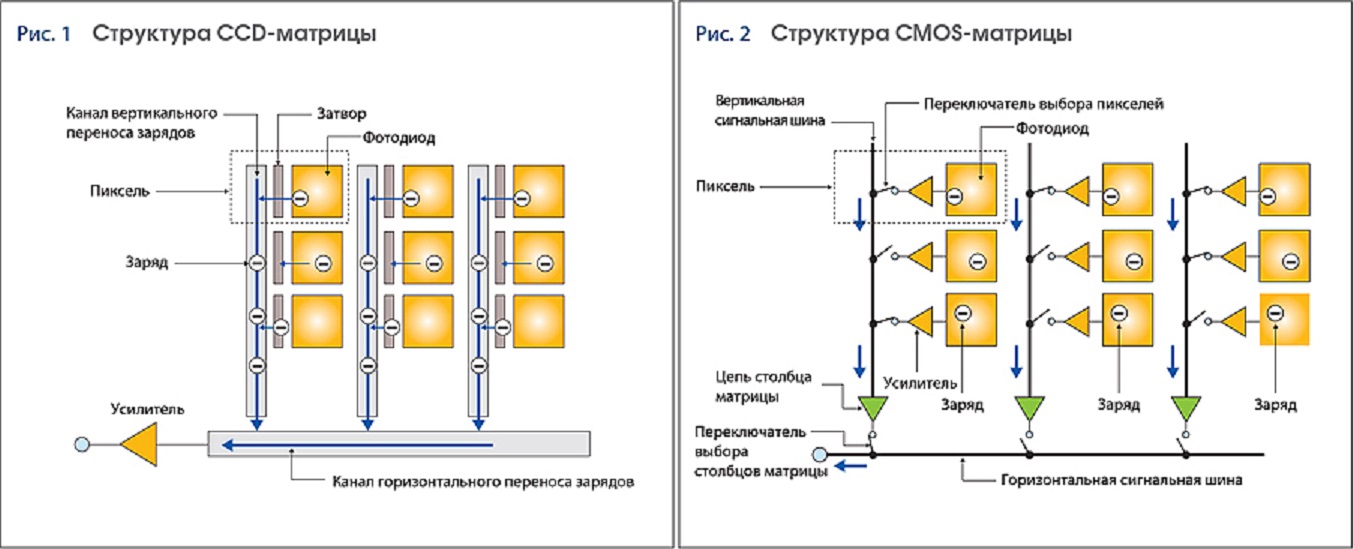

Для начала рассмотрим схему того, как эти матрицы выглядят.
Преимущества и недостатки CMOS матриц
Одной из главных причин широкого распространения CMOS матриц является невысокая цена производства, и низкое энергопотребление, а так же высокое быстродействие.
CMOS матрицы обладают способностью произвольного считывания ячеек, в то время, как CCD матрица считывает все ячейки за один раз.
За счет такого метода считывания, у КМОП (CMOS) матриц не возникает так называемый эффект «смиринга» (от англ. smearing – размазывание), который присущ CCD матрицам и проявляется в кадре в виде вертикальных «столбов света» от точечных ярких объектов, например, солнца, фонарей.
CMOS или CCD
Не взирая на преимущества, у КМОП (CMOS) технологии есть и свои недостатки. Светочувствительный элемент крайне мал относительно площади пикселя. Львиную долю площади занимает электроника, встроенная в пиксель. Это сказывается на малой чувствительности, а, предусиление сигнала, приводит к увеличению шумов на картинке.
Помимо прочего, CMOS отличен эффектом «rolling shutter» (бегущий затвор). Связан он с тем, что считыванием сигнала происходит строка за строкой.
По факту Rolling shutter эффект ощутим при съёмках быстро движущихся объектов. Считывая сначала верхние строки, а затем нижние, картинка может искажаться. Например, движущиеся автомобили могут быть вытянуты.
Преимущества и недостатки CCD матриц
CCD технология существует уже много лет, за эти годы, она существенно модернизировались, и обладает целым рядом преимуществ по сравнению с CMOS.
Камеры на основе CCD матрицы обладают более совершенным электронный затвором, что особо важно для фиксации быстро движущихся объектов, или картинки.
Еще одна отличительная черта - низкий уровень шумов, и высокая чувствительность в ближнем инфракрасном диапазоне. За счет этого, CCD матрицы отлично справляються с недостаточной освещенностью.
У ПЗС (CCD) сенсоров отсутствует вибрация и rolling shutter эффект, привычный для КМОП (CMOS). Для примера посмотрите видео с сравнением ПЗС (CCD) и КМОП сенсоров.
Выводы. Так какая же матрица лучше для автомобильных видеокамер?
Учитывая вышесказанное, можно сделать следующие выводы:
